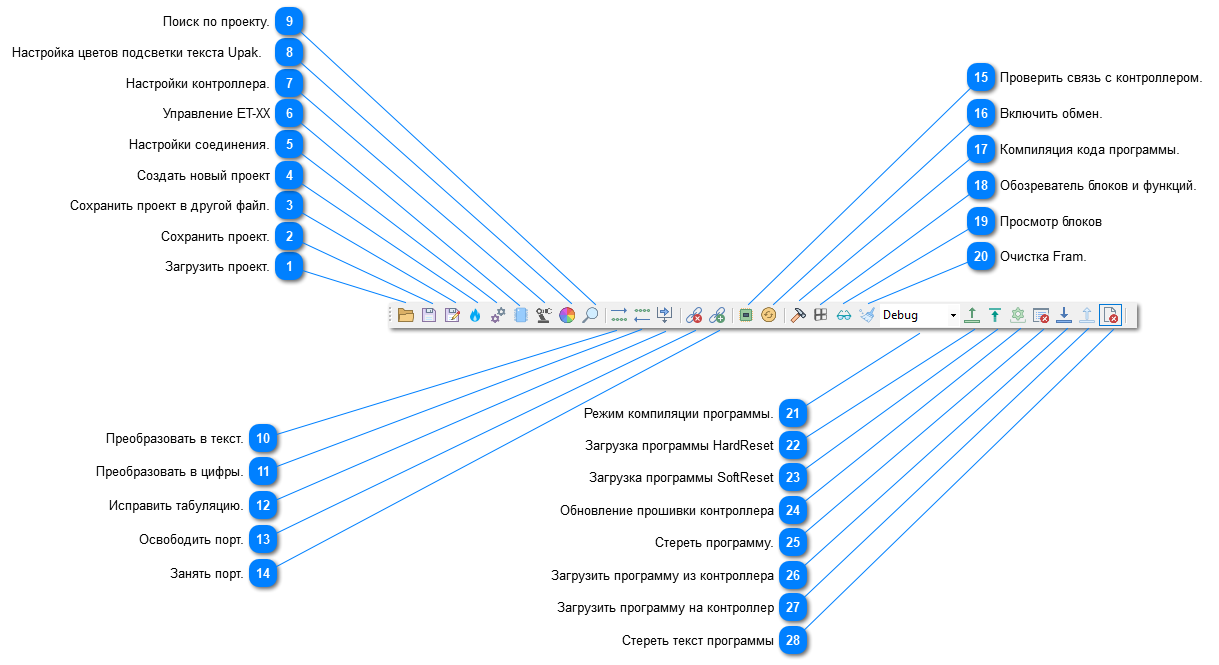

Панель быстрого доступа

Обеспечивает быстрый доступ к основным функциям Upak_Net.

Загрузить проект.

Описание.

Наверх

Сохранить проект.

Наверх

Сохранить проект в другой файл.

Наверх

Создать новый проект

Наверх

Настройки соединения.

Описание.

Наверх

Управление ET-XX

Описание

Наверх

Настройки контроллера.

Описание.

Наверх

Настройка цветов подсветки текста Upak.

Описание.

Наверх

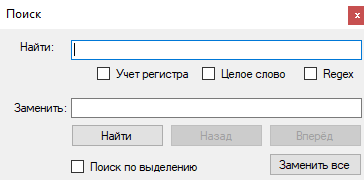

Поиск по проекту.

Поиск и замена по проекту.

Наверх

Преобразовать в текст.

Заменяет адреса регистров на имена регистров .Работает только для вкладки Upak.

Наверх

Преобразовать в цифры.

Заменяет имена регистров на их адреса. Работает только для вкладки Upak.

Наверх

Исправить табуляцию.

Исправляет табуляцию в коде.

Пример:

До исправления:

void Check_Power()

{

#Проверка состояния питания

if (PWR_SENS=0)

{

Power_Off_IN=1;

if (Power_Off_OUT)

{

#Запись в Журнал, пропадание питания

if (PWR_STATE=1)

{

Logic->Save_To_Journal(0,0,0.0);

}

PWR_STATE = 0;

i0=0;

#Переходим в Sleep режим

Power_Off_IN=0;

Power_Off_OUT=0;

mstd->CPU__PutToSleep();

}

else

{

if (PWR_STATE=0)

{

#Поднимаем флаг что питание востановленно

PWR_STATE=1;

Power_Off_IN=0;

#Делаем запись в Журнал что питание востановленно

Logic->Save_To_Journal(20,0,0.0);

}

После исправления:

void Check_Power()

{

#Проверка состояния питания

if (PWR_SENS=0)

{

Power_Off_IN=1;

if (Power_Off_OUT)

{

#Запись в Журнал, пропадание питания

if (PWR_STATE=1)

{

Logic->Save_To_Journal(0,0,0.0);

}

PWR_STATE = 0;

i0=0;

#Переходим в Sleep режим

Power_Off_IN=0;

Power_Off_OUT=0;

mstd->CPU__PutToSleep();

}

else

{

if (PWR_STATE=0)

{

#Поднимаем флаг что питание востановленно

PWR_STATE=1;

Power_Off_IN=0;

#Делаем запись в Журнал что питание востановленно

Logic->Save_To_Journal(20,0,0.0);

}

Наверх

Освободить порт.

Освобождает порт связи с контроллером для использования другими приложениями.

Наверх

Занять порт.

Занимает порт связи с контроллером.

Наверх

Проверить связь с контроллером.

Отправляет одиночное сообщение на контроллер, в статусной строке отображает результат:

Успешно - контроллер ответил.

Ошибка проверки - после 10 попыток ответ от контроллера не был получен.

Наверх

Включить обмен.

Включает периодический опрос битовой области для подсветки регистров во вкладке Upak.

Наверх

Компиляция кода программы.

Компилирует код программы для последующей загрузки в контроллер. В случае ошибок компиляции автоматически откроется окно "Список ошибок".

Наверх

Обозреватель блоков и функций.

Открывает окно для просмотра блоков и функций. Описание.

Наверх

Просмотр блоков

Открывает окно просмотр блоков. Описание.

ВНИМАНИЕ!!! Режим просмотра блоков доступен в "Debug" режиме компиляции. Для "Release" режима необходимо включить отладку на Панели быстрого доступа

.

Наверх

Очистка Fram.

Позволяет очистить внутреннюю энергонезависимую память контроллера.

Наверх

Режим компиляции программы.

Выбор режима компиляции программы Debug / Release. В Debug режиме контроллер позволяет просматривать память блоков и всю оперативную память контроллера, но при этом снижается производительность контроллера на 20-30%.

Наверх
