Вкладка "Память EX"
позволяет настроить карту обмена контроллера в режиме работы "Release".
Доступ к переменным из карты обмена начинаетс с адреса 40 000 (0x9C40). Размер области 15 120 регистров.
| | Доступ к переменнымтипа reg int осуществляется по адресу 6 000 (0x1770). Размер области 512 регистров.
|

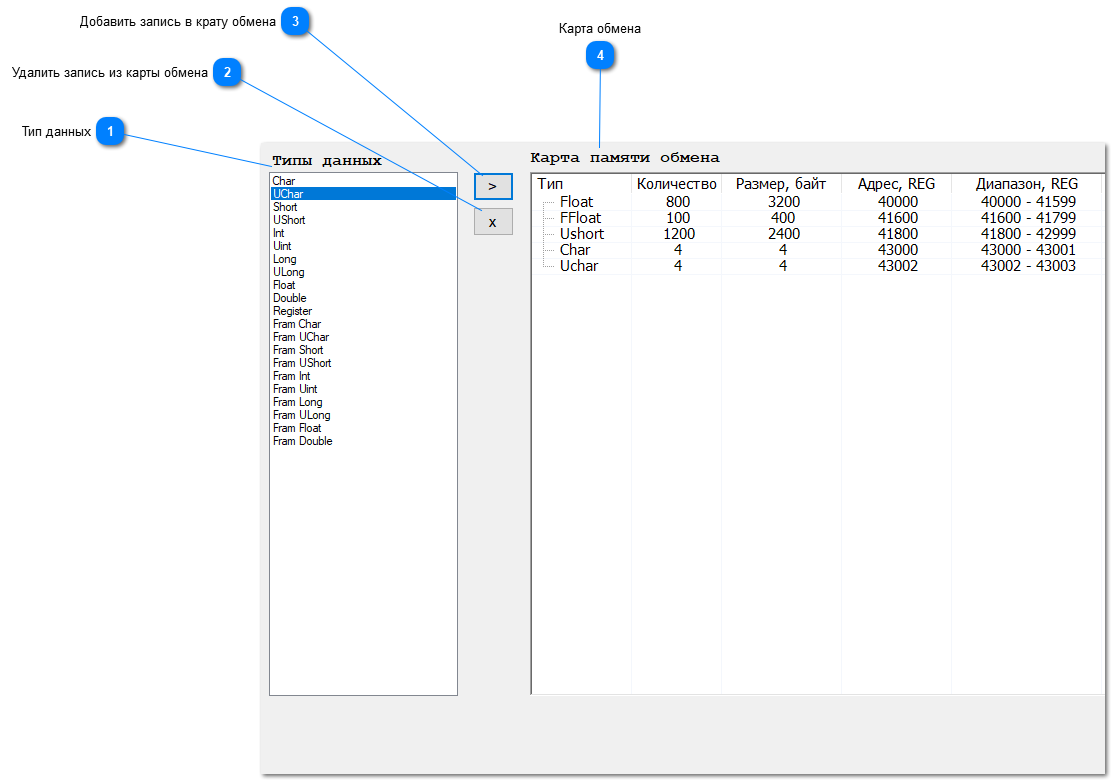

Пример заполнения карты обмена:
 Тип данныхТип данных для добавление в карту обмена.
|
|
 Удалить запись из карты обмена |
|
 Добавить запись в крату обмена |
|

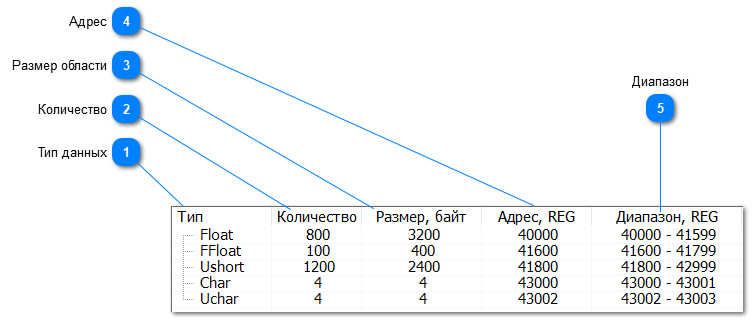

 Карта обменаТип данных | |
КоличествоКоличество элементов для выбранного типа данных.
| |
Размер областиРазмер области данных в байтах.
| |
АдресАдрес Modbus начала области для выбранного типа данных.
| |
 ДиапазонДиапазон адресов Modbus для выбранной области.
| |
|
|
