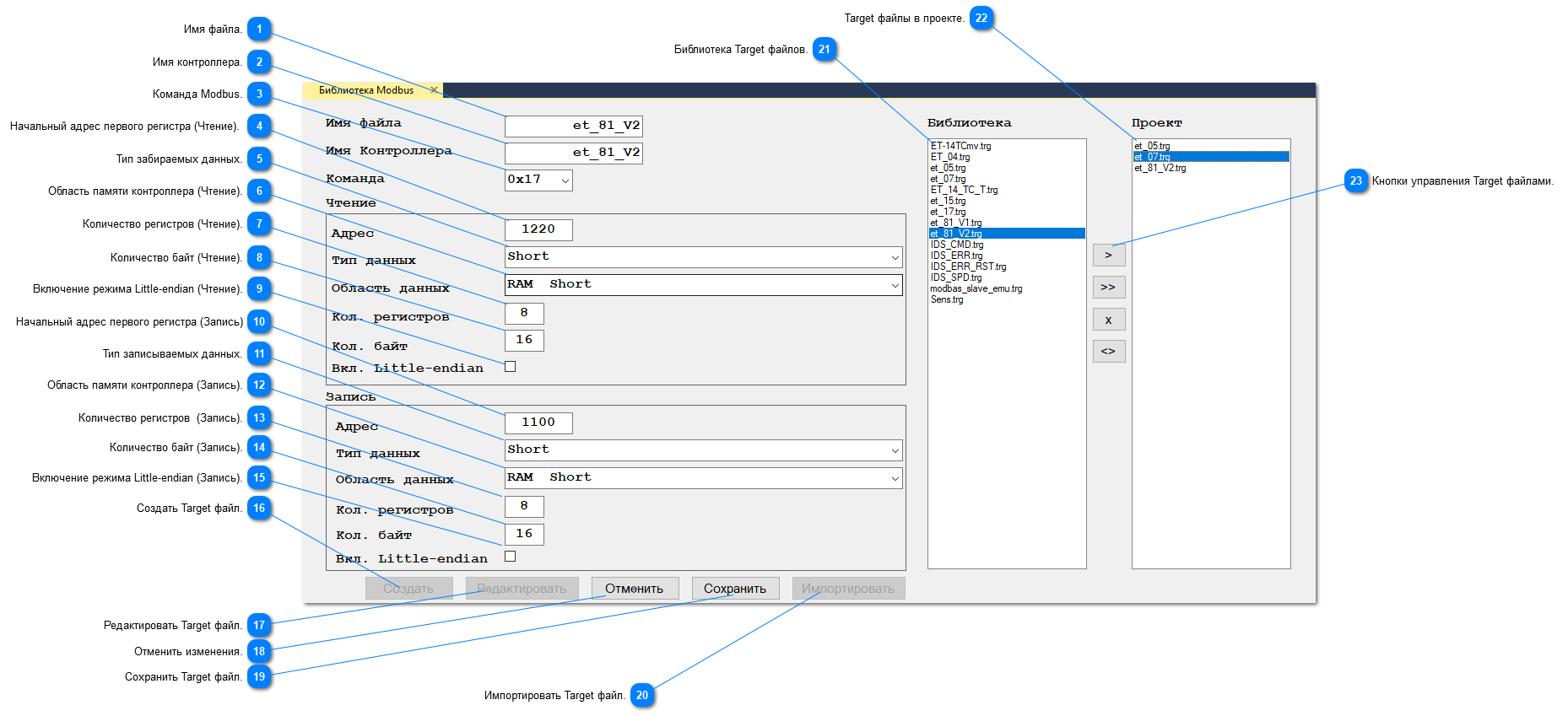

"Библиотека Modbus" позволяет создавать Target файлы для связи со Slave устройствами по протоколу Modbus. Target файл - файл, который описывает порядок взаимодействия контроллера со Slave устройствами. После добавления Target файла в проект, он может быть использован в проекте.
см. Окно "Модули UniSend".
Имя файла.
Имя контроллера. Имя контроллера для отображения в таблице опроса.
Команда Modbus. Поддерживаемые команды:
0x01 - Чтение DO
0x02 - Чтение DI
0x03 - Чтение AO
0x04 - Чтение AI
0x05 - Запись одного DO
0x06 - Запись одного AO
0x0F - Запись нескольких DO
0x10 - Запись нескольких AO
0x17 - Чтение / Запись нескольких регистров
Начальный адрес первого регистра (Чтение). Значение адреса будет использовано в сообщении без преобразований.
Тип забираемых данных. Формат данных забираемых с устройства.
Область памяти контроллера (Чтение). Область памяти контроллера куда надо положить полученные данные с устройства.
ВНИМАНИЕ!!!
При не совпадении размеров могут быть повреждены данные.
Количество регистров (Чтение). Количество регистров забираемых с устройства.
Количество байт (Чтение). Количество значимых байт в ответе устройства.
Включение режима Little-endian (Чтение). Переключение режима распаковки данных ответа устройства (Big endian / Little endian). При включенном режиме порядок байт - LSB.
Начальный адрес первого регистра (Запись) Значение адреса будет использовано в сообщении без преобразований.
Тип записываемых данных. Формат данных записываемых в устройство.
Область памяти контроллера (Запись). Область памяти контроллера откуда забирать данные для записи в устройство.
ВНИМАНИЕ!!!
При не совпадении размеров могут быть повреждены данные.
Количество регистров (Запись). Количество записываемых регистров.
Количество байт (Запись). Количество значимых байт в посылке.
Включение режима Little-endian (Запись). Переключение режима упаковки данных для отправки (Big endian / Little endian). При включенном режиме порядок байт - LSB.
Создать Target файл. Файл создается в директории "\TargetFiles" в папке компилятора. Директория создается автоматически.
Редактировать Target файл. Изменение выбранного Target файла.
Отменить изменения.
Сохранить Target файл.
Импортировать Target файл.
Библиотека Target файлов. Список всех доступных Target файлов в библиотеке.
Target файлы в проекте. Target файлы доступные для использования в проекте.

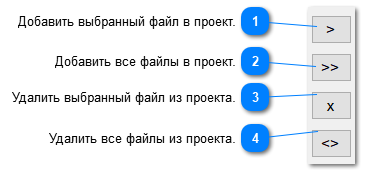

Кнопки управления Target файлами.
